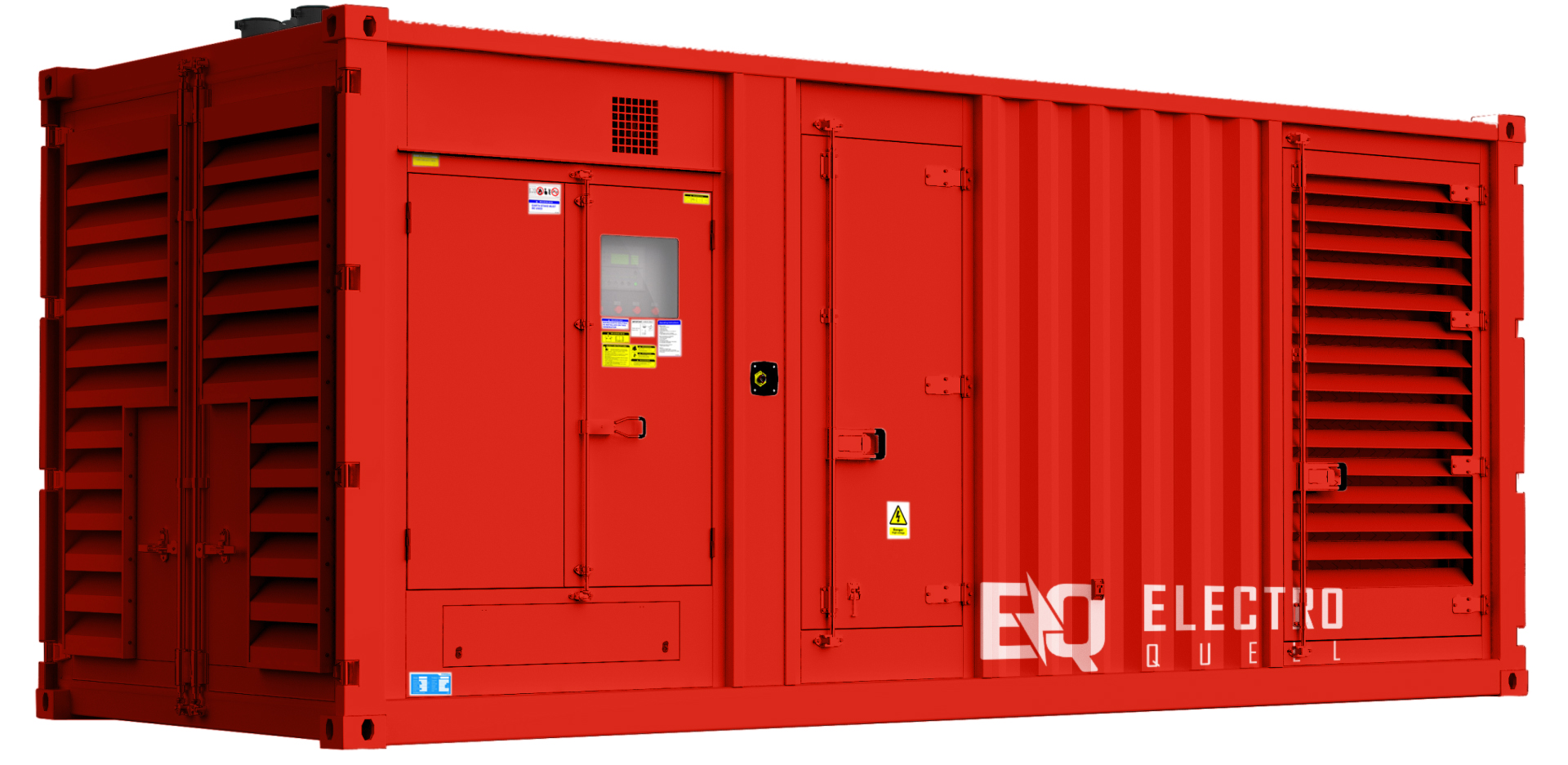

Agregat Duplex: dwa generatory w jednej obudowie

Seria Duplex firmy ElectroQuell mieści dwa komplety generatorów w jednej wspólnej obudowie — zapewniając redundancję N+1, efektywność paliwową i ciągłość konserwacji na powierzchni mniejszej niż w przypadku dwóch oddzielnych instalacji.

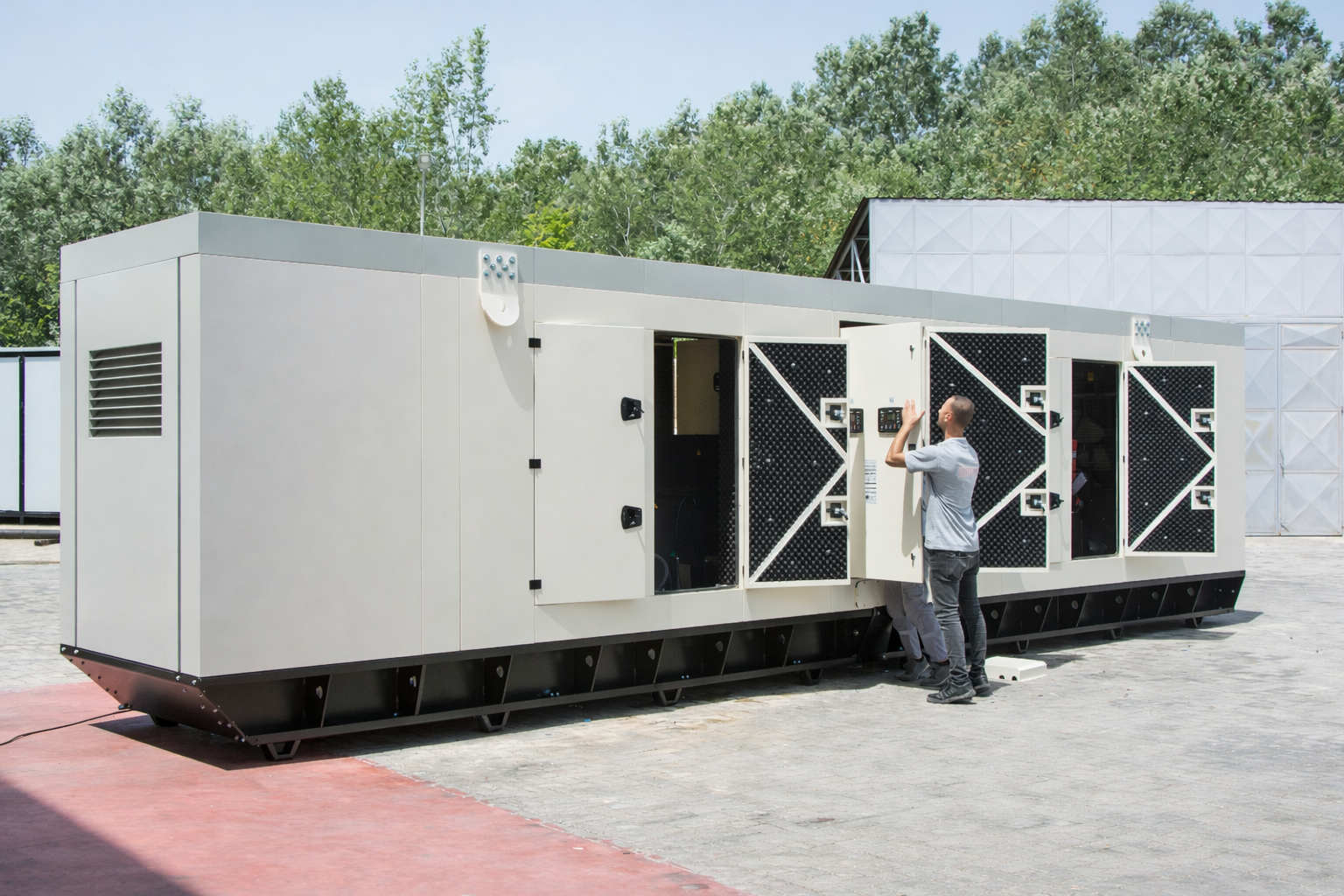

Obudowa podwójnego generatora Serii Duplex

Seria Duplex

Czym jest Seria Duplex?

Seria Duplex to koncepcja podwójnego generatora: dwa w pełni niezależne zestawy generatorów — każdy z własnym silnikiem, alternatorem i systemem sterowania — dzielące wspólną obudowę tłumiącą dźwięk i szynę wyjściową. Obie jednostki współpracują, aby zapewnić ciągłe, redundantne zasilanie z jednego zintegrowanego systemu.

Trzy Tryby Pracy:

  • Oba generatory włączone: Całkowita dostępna moc — idealna na okresy szczytowego obciążenia lub maksymalne wymagania dotyczące redundancji.

  • Jeden generator włączony: Standardowy tryb pracy — jedna jednostka obsługuje obciążenie, podczas gdy druga pozostaje w trybie gotowości, gotowa do uruchomienia w ciągu kilku sekund.

  • Praca naprzemienna: System automatycznie przełącza się między generatorami w konfigurowalnych odstępach czasu — wyrównując godziny pracy i wydłużając ogólną żywotność silnika.

Seria Duplex

Zalety Podwójnej Mocy

Seria Duplex rozwiązuje trzy z najczęstszych wyzwań w instalacjach zasilania awaryjnego:

  1. 01

    Eliminacja zjawiska wet stacking

    Problem: Duży pojedynczy generator pracujący przy niskim obciążeniu ryzykuje zjawisko wet stacking — osady niespalonego paliwa, które z czasem uszkadzają silnik.

    Rozwiązanie: System Duplex uruchamia jeden mniejszy generator przy optymalnym obciążeniu, eliminując zjawisko wet stacking, podczas gdy druga jednostka pozostaje w trybie gotowości.

  2. 02

    Minimalna Powierzchnia

    Problem: Dwie oddzielne obudowy generatorów wymagają znacznie więcej miejsca niż jedna jednostka.

    Rozwiązanie: Wspólna obudowa Duplex mieści oba generatory w około 60% przestrzeni wymaganej przez dwie indywidualne instalacje.

  3. 03

    Konserwacja Bez Przestojów

    Problem: Serwisowanie pojedynczego generatora wymaga wyłączenia całego systemu zasilania awaryjnego.

    Rozwiązanie: W Serii Duplex jeden generator może być całkowicie odizolowany do konserwacji, podczas gdy drugi nadal dostarcza zasilanie — brak przerwy w serwisie.

Seria Duplex

Tryby Pracy Duplex

  • Tryb A

    Redundancja w Trybie Gotowości

    Scenariusz: Standardowe zasilanie awaryjne N+1

    Generator A działa ciągle, obsługując pełne obciążenie obiektu. Generator B pozostaje w trybie gotowości, monitorując szynę. W przypadku awarii Generatora A, Generator B uruchamia się i przejmuje obciążenie w ciągu kilku sekund.

  • Tryb B

    Równoległy podział obciążenia

    Scenariusz: Wysokie obciążenie lub maksymalna dostępność

    Oba generatory działają jednocześnie, każdy obsługując 50% obciążenia. Ten tryb zapewnia najwyższy poziom odporności — każda awaria pojedynczego generatora skutkuje jedynie 50% redukcją obciążenia, co można łatwo zarządzać poprzez redukcję obciążenia.

  • Tryb C

    Praca naprzemienna

    Scenariusz: Równy czas pracy i harmonogram konserwacji

    System sterowania przełącza się między Generatorem A a Generatorem B w zaprogramowanych odstępach czasu — zapewniając równe godziny pracy, zsynchronizowane harmonogramy konserwacji i maksymalną niezawodność w dłuższym okresie.

Seria Duplex

Inteligentna synchronizacja i sterowanie

Sercem Duplex Series jest zintegrowany cyfrowy panel sterowania — inteligentny komputer, który stale analizuje zapotrzebowanie obiektu na energię i automatycznie zarządza oboma generatorami.

Automatyczna synchronizacja
System natychmiast dopasowuje napięcie, częstotliwość i kąt fazowy. Oba generatory synchronizują się z siecią lub ze sobą nawzajem w ciągu kilku sekund.
Wykrywanie zapotrzebowania na moc
Jeśli obciążenie przekroczy możliwości pierwszego generatora, sterownik automatycznie uruchamia i synchronizuje drugą jednostkę — bez nawet chwilowego migotania światła.
Wyrównywanie czasu pracy
System rejestruje godziny pracy każdego silnika i automatycznie zamienia role jednostki głównej i pomocniczej — dzięki temu oba silniki zużywają się w tym samym tempie, a żywotność całego systemu się wydłuża.
Inteligentna synchronizacja i sterowanie

Seria Duplex

Zastosowania

  • Opieka zdrowotna i bezpieczeństwo życia

    Szpitale i placówki opiekuńcze wymagają ciągłej energii bez wyjątków. Duplex Series spełnia standardy zasilania dla bezpieczeństwa życia z automatycznym, bezproblemowym przełączaniem generatorów.

  • Centra danych i kolokacja

    Centra danych wymagają równoczesnej możliwości konserwacji. Duplex Series zapewnia redundancję N+1 w ramach jednego systemu, upraszczając infrastrukturę, jednocześnie spełniając wymagania Tier III+.

  • Budownictwo i miejsca tymczasowe

    Dla projektów budowlanych wymagających niezawodnej energii zapasowej w kompaktowej, transportowalnej formie, jednostki kontenerowe Duplex Series mogą być efektywnie wdrażane i przenoszone.

  • Telekomunikacja

    Stacje bazowe telekomunikacji i infrastruktura sieciowa wymagają dostępności 24/7. Duplex Series zapewnia niezawodność i automatyczne przełączanie awaryjne niezbędne dla ciągłości komunikacji.

Seria Duplex

Cechy techniczne

Obudowa akustyczna
Wspólna obudowa zapewnia tłumienie dźwięku dla obu generatorów jednocześnie — redukując poziomy hałasu odpowiednie dla obszarów miejskich i sąsiednich osiedli.
Niezależne wyłączniki obwodowe
Każdy generator ma własny wyłącznik obwodowy i panel sterowania, co umożliwia całkowitą izolację elektryczną jednej jednostki bez wpływu na drugą.
Dopasowane alternatory
Zestawy generatorów są dopasowane do kompatybilnych alternatorów, aby zapewnić czystą, zsynchronizowaną pracę równoległą bez zniekształceń przebiegu falowego lub niestabilności napięcia.
Wspólna obudowa odporna na warunki atmosferyczne
Wspólna obudowa zapewnia ochronę przed warunkami atmosferycznymi o klasie IP54, zintegrowane zarządzanie wentylacją oraz opcjonalną kontrolę klimatu do pracy w ekstremalnych temperaturach.

FAQ

Najczęściej zadawane pytania

Jakie jest maksymalne wyjście mocy systemu Duplex Series?

Konfiguracje Duplex Series są dostępne od 100 kVA do ponad 1 MVA łącznej mocy. Dwa zestawy generatorów w obudowie są zazwyczaj dopasowane pod względem mocy, a każda jednostka wnosi równy wkład do łącznej pojemności.

Czy dwa generatory w systemie Duplex mogą mieć różne parametry mocy?

Chociaż dopasowane parametry są standardem, asymetryczne konfiguracje są możliwe dla specyficznych zastosowań. Nasz zespół inżynieryjny może zaprojektować system Duplex, w którym Generator A obsługuje obciążenie podstawowe, a Generator B zapewnia moc szczytową lub awaryjną, z odpowiednią logiką sterowania.

Jak system Duplex wypada w porównaniu do jednego dużego generatora pod względem zużycia paliwa?

W większości profili pracy system Duplex jest bardziej efektywny pod względem zużycia paliwa. Praca jednego mniejszego generatora przy obciążeniu 70–80% jest znacznie bardziej efektywna niż praca jednego dużego generatora przy obciążeniu 30–40%. Poprawa efektywności różni się w zależności od profilu obciążenia, ale zazwyczaj wynosi od 10 do 25%.

Czy Duplex Series jest dostępny jako mobilna jednostka przyczepowa?

Wybrane konfiguracje Duplex Series są dostępne na specjalnie zaprojektowanych podwoziach przyczepowych do mobilnego wdrożenia. Skontaktuj się z naszym zespołem sprzedaży, aby omówić opcje Duplex zamontowane na przyczepach i dostępne specyfikacje.

Seria Duplex

Powiązane rozwiązania

Gotowy na redundantną moc w kompaktowym pakiecie?

Porozmawiaj z naszymi specjalistami Duplex Series o rozwiązaniach z podwójnymi generatorami dostosowanych do Twoich wymagań energetycznych, ograniczeń lokalizacyjnych i celów redundancji.
